Neues vom Deutz

Auch wenn es wieder ein wenig gedauert hat, es geht doch weiter mit dem Deutz.

Im letzten Beitrag habe ich nach der Probefahrt festgestellt, dass er sehr deutlich hörbare Geräusche aus dem Getriebe macht und ich den Kegeltrieb nochmal neu einstellen wollte. Dass es sich dabei um eine größere Baustelle handeln sollte habe ich irgendwie schon erahnt, wie groß jedoch nicht…

Neues vom Deutz weiterlesen

Braun TG 1020/4

Das Braun TG 1020/4 mit Braun TB 1025 während der Aufnahme von CD
Das Braun TG 1020/4 mit Braun TB 1025 während der Aufnahme von CD

Da Tonbandgeräte schon seit Jahren eine unerklärliche Faszination auf mich ausüben und sich bei ebay eine sehr günstige Gelegenheit ergab ein Braun TG 1020/4 zu erwerben bin ich nun in der glücklichen Lage auch ein Tobandgerät zu besitzen.

Braun TG 1020/4 weiterlesen

Neues vom Deutz (7) die Hochzeit

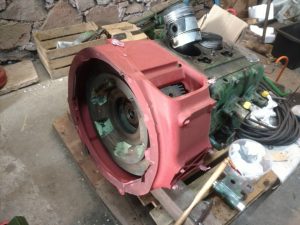

Und weiter gehts, irgendwie müssen ja Motor und Getriebe wieder zueinander finden. Also fix das Schwungradgehäuse an den Motor geschraubt, das Schwungrad wieder drauf und wieder fest gezogen (wenn das immer so einfach wäre :D)

Anschließend die neue Kupplung einbauen (eine zusätzliche Getriebeeingangswelle um die Kupplung richtig auszurichten beim Zusammenbau hatte ich glücklicherweise noch rumliegen).

Neues vom Deutz (7) die Hochzeit weiterlesen

Starterkurbel Deutz FL612/712 Reihe

Da ein Bekannter keine Kurbel bei seinem Schlepper dabei hatte, ich zu meinem allerdings die originale dazu bekam habe ich ihm angeboten eine Zeichnung davon zu erstellen damit er sie nachfertigen kann. Die Maße stimmen nicht hundertprozentig, ich habe sie aber so angepasst, dass eine Fertigung mit möglichst vielen Normteilen möglich ist und die Funktion gewährleistet bleibt.

Starterkurbel Deutz FL612/712 Reihe weiterlesen

Neues vom Deutz! (6)

Die Halter der Achsschenkel an der Vorderachse waren vollkommen ausgeschlagen, sicheres Geradeausfahren war damit auf keinen Fall mehr möglich.

Eines der beiden Lager in denen sich der Achsschenkel dreht war verrutscht und musste ausgetrieben werden um es anschließend neu einsetzen zu können.

Leider war dies nicht das einzige Problem, auch die Bohrungen für die Bolzen und die Bolzen selbst, welche die Halter der Achsschenkel an den Blattfedern befestigen waren sehr stark ausgeschlagen / eingelaufen.

Neues vom Deutz! (6) weiterlesen

Neues vom Deutz! (5)

Es gab schon länger kein Update mehr bezüglich des Restaurationsfortschritt am Deutz, aber das wird sich jetzt ändern. Erst mal gibt es einiges aufzuholen dass bereits gemacht wurde, aber seinen Weg noch nicht hierher gefunden hat:

Die Kupplung wurde zur Überarbeitung gegeben, die Druckplatte wurde komplett aufgearbeitet, neue Reibbeläge aufgebracht und ein neues Ausrücklager gab es auch noch.



Neues vom Deutz! (5) weiterlesen

Neues vom Deutz! (4)

Lichtmaschine und Anlasser habe ich zur Überprüfung demontiert. Dazu bin ich beim Anlasser aber bisher noch nicht gekommen. An die Batterie angeschlossen schiebt er das Ritzel aus, aber es dreht nicht. Das kann aber auch an der Batterie liegen mit der ich es versucht habe.

Die Lichtmaschine habe ich von Lack und losem Rost befreit und anschließend geöffnet um den Zustand der Lager und restlichen Innereien zu beurteilen.

Leider hat sich dabei ziemlich schnell herausgestellt dass die Spulen im Gehäuse neu gewickelt werden müssen, da die uralte Isolation sich bereits verabschiedet. Abgesehen davon waren die Lager hinüber und der Stator ordentlich angerostet.
Da ich es nicht für sinnvoll halte so viel Geld in die Überholung einer alten Gleichstrom Lichtmaschine zu investieren, wenn nicht einmal klar ist ob der Regler noch funktioniert, habe ich auf dem Schrottplatz eine Wechselstrom Lichtmaschine besorgt. Die aus einem Daihatsu Cuore ist schön kompakt, erzeugt mehr als genug Leistung und hat einen eingebauten Regler.

Die Position der Halter, die auch noch dazu versetzt sind erleichtert es nicht gerade einen passenden Halter zu bauen…

Nun muss die Lichtmaschine irgendwie hier ran:

Und zwar idealerweise so, dass sie nicht an die Haube stößt und auch der alte Riemen weiter verwendet werden kann.

Also habe ich mir erst einmal aus 25x20mm Flachstahl ein U geschweißt in das die Lichtmaschine hinein passt.

Dieses dann mit einem 11er Loch auf der einen und einem gekrümmten 9er Langloch versehen. Der nach vorne versetzte Halter (mit dem 10er Durchgangsloch) braucht dann noch einen Abstandshalter von ca. 33mm damit die Lichtmaschine gerade sitzt.

Eigentlich wollte ich noch einen weiteren Halter an den Motorblock bauen und diesen dann mit dem U verschrauben, aber es passt auch ohne, man muss nur einen passenden Abstandshalter anfertigen (ich besorge noch ein entsprechendes Stück Rohr dass ich zuschneiden kann).

Die Position passt gut, was jetzt noch zu erledigen ist, sind Schönheitskorrekturen am Halter und das testen des Spanens mittels dem Langloch.

Neues vom Deutz! (3)

Von den bereits ausgebauten Gehäuseteilen habe ich den alten Lack entfernt, da ich keine Lust habe dass der neue Lack gleich wieder abblättert weil der darunter nicht mehr hält.

Anschließend wurden alle Teile ordentlich abgeklebt und grundiert.

Bei der Grundierung habe ich bewusst auf Grundierung aus der Sprühdose gesetzt, da ich keine Lust habe für die paar Kleinteile den Kompressor anzuwerfen und nachher die Lackierpistole zu reinigen…
